四柱油壓機電液比例調速閥的新結構實例是什么？

發布時間：2023-02-17 09:47:12更新時間：2023-02-17 09:46:05 瀏覽量：64

[內容摘要]: 四柱油壓機 電液比例調速閥的新結構實例是什么？四柱油壓機采用流-位移-力反饋原理圖（由中國科學院現任院長陸南翔博士發明。油壓機一種通過專用液壓油做為工作介質，通過液壓泵作為動力源，靠泵的作用力使液壓油通過液壓管路進入油缸/活塞，然后油缸/活塞里有幾...

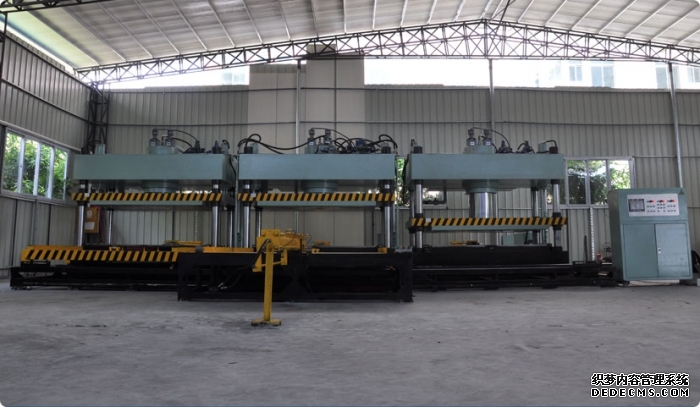

四柱油壓機采用流-位移-力反饋原理圖（由中國科學院現任院長陸南翔博士發明”。油壓機一種通過專用液壓油做為工作介質，通過液壓泵作為動力源，靠泵的作用力使液壓油通過液壓管路進入油缸/活塞，然后油缸/活塞里有幾組互相配合的密封件，不同位置的密封都是不同的，但都起到密封的作用，使液壓油不能泄露。弓形油壓機由主機及控制機構兩大部分組成。油壓機主機部分包括機身、主缸、頂出缸及充液裝置等。油壓機廠動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。它由耐高壓比例電磁鐵、先導閥、流量傳感器和流量調節器組成。該閥通過“差速閥+油門閥”方案，克服了傳統速閥負荷壓力變化大、流量誤差影響缺點、響應快、靜態動態特性好。流量傳感器檢測通過閥門的流量，并將流量捕獲到流量傳感器的位移中（閥門運動。位移改變了反饋彈簧的變形量和反饋力對先導閥電磁力的影響，形成了主級與先導級之間的流量位移力反饋控制系統和主級與先導級之間的動態反饋控制，穩定控制了PI流入的流量。具體的工作流程如下。當電磁閥輸入信號時，先導閥處于關閉狀態，主油回路調節閥芯的油壓相等，作用面積不同（右端大），加上彈簧力甜，無論進口油壓多高，調節閥總是關閉，出口油輸出。

當電磁體輸入一定的足夠控制電流時，J先導滑閥端口打開到最大位置，先導控制油通過液體電阻R1、Rz和先導控制閥端口進入流量傳感器的前端以被檢測。由于先導控制閥口的快速打開，調節器控制油壓h快速減小，并且調節器閥口通過壓差("II-Pz)快速打開。通過調節器的主要流量由流量傳感器檢測并轉換成行程Z?；匚粡椈蒀FR將行程Z轉換成作用在導向滑閥上的彈簧力FR。如果先導閥芯受到FR作用，J使閥口關閉較小，調節Pz值，使調節器閥口關閉較小。這個過程一直進行到輸入電信號的電磁力和集膚彈簧的力完全平衡，并且先導閥和相應的調節器穩定在某個操作點。以便確保閥輸出端B處流量與輸入電信號成比例。當系統中存在干擾信號時，例如負載壓力5的增加，通過調節器和流量傳感器的I的體積流量趨于減小。此時，流量傳感器的行程Z減小，并且反饋彈簧力FR減小，從而稍微打開先導閥端口。先導控制改變半橋狀態以在減小方向上移動壓力單元2。此時，調節器的閥門開度變化較大，導致體積流量變化，體積流量增大，使傳感器行程Z可回到原來的平衡位置|。

流量傳感器-位移-彈簧力反饋過程與四柱油壓機實際流量與設定值之間的偏差由各種干擾引起的過程相似，從而使調速閥能夠全面抵抗干擾。
