四柱油壓機復合馬達的輸出特性有哪些不同

發布時間：2022-07-29 08:50:21更新時間：2022-07-29 08:49:27 瀏覽量：81

[內容摘要]: ① 四柱油壓機 雙速馬達內部控制如，在手動通過換向閥3處于左位時，控制工作壓力油P經 梭閥進入閥左位，再進入一個變量缸的耳腔(大活塞腔)， y腔(小活塞腔)回油〈經閥左位) ，此時教師偏心環被推往最小使用偏心進行位置影響馬達的排量達到最小，轉速以及最高，對應數...

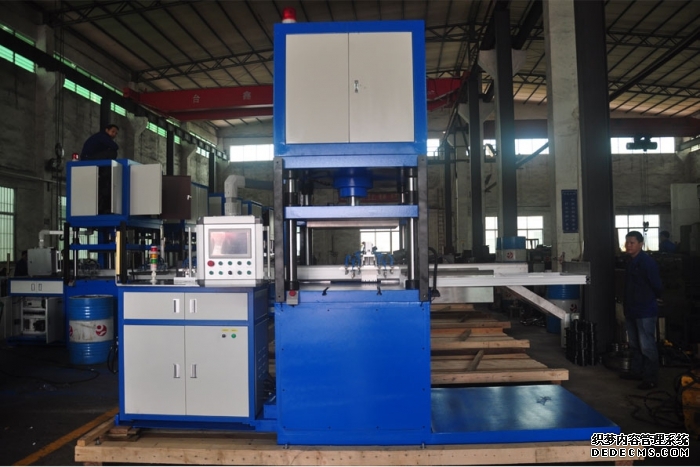

①四柱油壓機雙速馬達內部控制如，在手動通過換向閥3處于左位時，控制工作壓力油P經 梭閥進入閥左位，再進入一個變量缸的耳腔(大活塞腔)， y腔(小活塞腔)回油〈經閥左位) ，此時教師偏心環被推往最小使用偏心進行位置影響馬達的排量達到最小，轉速以及最高，對應數據輸出的轉矩最小。弓形油壓機由主機及控制機構兩大部分組成。油壓機主機部分包括機身、主缸、頂出缸及充液裝置等。油壓機廠動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。200噸油壓機最后通過單向閥使液壓油在油箱循環使油缸/活塞循環做功從而完成一定機械動作來作為生產力的一種機械。當手動換向閥3處于右位，壓力油P經梭閥4，再經閥3右位，進入Y腔(小活塞腔) ， X腔回油，此時出現偏心環被推至最大不同偏心位蜀，此時由于馬達排量可以最大，轉速提高最低，而輸出系統轉矩最大。|

因此，當偏心距離處于兩個限制位置時，油壓馬達獲得兩個轉速和兩個轉矩，控制從油壓馬達獲得的工作壓力油P。

② 四柱油壓油壓機恒功率單元變速控制圖，當壓力油來自P時，一路作為工作壓力油旋轉油壓馬達，另一路作為控制油通過梭閥5進入電磁換向閥6。當閥6的右電磁體Sola通電(SOLb斷電)時，來自梭動閥5的控制壓力Juri從P通過閥6向右進入閥3的左端處的控制室B，將閥3的滑閥推向右，并且閥3在左操作。 F力油通過閥4和閥3的左側位置進入控制缸2的X室，油壓馬達1的偏心最小，轉速最大，輸出扭矩最小。類型A和類型B分別進入油壓換向閥3的左右控制。腔室，A端控制面積大于B端控制面積，左端有一個彈簧在閥芯3上。此時，閥3是在左位置操作還是在右位置操作取決于由油壓馬達的負載變化引起的工作壓力的變化。在正常操作中，閥3的閥芯總是處于中間平衡位置，x室和Y室被密封，油壓馬達和環的偏壓L保持在期望的偏心位置。當負載變大時，例如當油壓馬達1的負載變小時，油壓油j也變低，當作用在閥3的左端B上的油壓力加上彈簧力之和變得大于作用在右端A上的油壓力時，滑閥向右移動，閥3在左位置操作。來自止回閥4的壓力油通過閥3的左側位置進入預生產油壓缸2的X室，使得油壓馬達的偏心變小，馬達的轉速增加，并且輸入油壓馬達的流量也增加。相反，當油壓馬達1的負載增加時，工作油壓也增加，并且閥3的閥芯的力平衡被破壞。如果陽芯右端A的油壓力大于閥芯左端B的油壓力加上彈簧力，則閥芯向左移動，閥3向右操作，壓力油進入氣缸2的Y腔，慢下來。輸入油壓馬達的流量減小，直到作用在閥芯左右兩端的力平衡為止，油壓馬達的入口壓力恢復到閥的設定壓力，再次恢復穩態運行。因此，當油壓馬達的負載增大時，工作壓力對增大并且流量減小，而油壓馬達的負載減小，工作壓力減小并且流量增大。以便實現恒定功率呼叫控制。
