油壓機陽極板尖耳機油壓系統

發布時間：2022-10-20 10:12:28更新時間：2022-10-20 10:12:19 瀏覽量：158

[內容摘要]: 油壓機陽極板尖耳機油壓系統 (1根據數據分析，考慮到電解陽極板|鏡耳機的工作生活環境，油壓控制系統可以采用開式油路進行循環管理系統;同時在統耳機組的耳定位、陣壓緊、板壓緊油路中設計進油口節流調速;為了能夠避免由于活塞與缸底或缸蓋的碰撞，恃在油壓缸主...

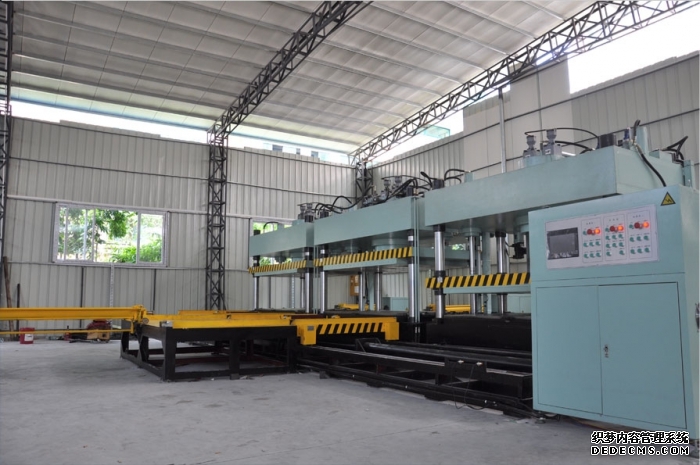

(1根據數據分析，考慮到電解陽極板|鏡耳機的工作生活環境，油壓控制系統可以采用開式油路進行循環管理系統;同時在統耳機組的耳定位、陣壓緊、板壓緊油路中設計進油口節流調速;為了能夠避免由于活塞與缸底或缸蓋的碰撞，恃在油壓缸主要結構模型中加緩沖保護裝置，以消除油壓缸在行程信息終端的沖擊產生振動。伺服油壓機可利用活動橫梁行程速度恒定和泵供液壓力變化的特點，作為操縱分配器的信號，以實現油壓機的自動控制。拼圖油壓機泵的供液壓力和所消耗的功率與被加工工件的變形阻力有關，工作變形阻力大，泵的供液壓力和所消耗的功率也大，反之則小。100噸油壓機活動橫梁的行程速度取決于泵的供液量，而與工藝過程中的鍛件變形阻力無關。若泵的供液量為常量，則油壓機的工作速度為定值。

(2)鏡耳機組耳定位、耳壓緊、板壓緊回路的油壓系統原理圖。其系統工作原理如下:系統PLC發信號控制電液比例伺服方向閥5-1左位工作，油液經油壓機1-1進入耳定位油壓缸7的元桿腔，驅動油壓缸上行，耳定位油壓缸到位后，光電傳感器發信號給PLC， Pl，C接信后，發信號控制電液伺服比例閥5-1 回中位，使耳定位油壓缸借助滑閥的I位機能保持伸出動作。同時，油壓機PLC再發信號給電液比例伺服方向閥5-2，使之左位工作，油壓油經油壓機1-2進入耳壓緊液壓缸8的無桿腔，驅動耳壓緊油壓缸上'子，活塞桿推動與之佼接的壓塊，壓緊陽極板掛耳。耳，壓緊到位后，光電傳感器刻信號給PLC， PLC接信后，發信號控制電液伺服比例閥5-2回中位，耳壓緊油壓缸借助換向閥中位機能和油路中的油壓鎖6 2，保持壓緊動作。同時， PLC再發信i號控制電液比例伺服方向閥5-3右位工作，油壓油進入板壓緊油壓缸9的無桿腔，區動壓緊油壓缸下行，壓緊陽極板大面，板壓緊到位后發信號給PLC。 PLC接信后，發信號控制電液伺月比例閥5-3恢復中位，板壓緊油壓缸借助換向閥中位機能和油路中的油壓鎖6-1保持壓緊動作。同時， PLC再發信號控制電液比例伺服方向閥5-1右位工作，油壓抽經過油壓機進入耳定位油壓缸的有桿腔，驅動油壓缸下行復位。

就位后，向PLC發出信號。 PLC向電液伺服比例閥5-2、5-3發送信號，使閥5-3在左位置工作，油壓油進入緊湊型油壓缸的桿室，驅動加壓油壓缸上升；同時，閥5-2工作在正確的位置，油通過油壓機1-2進入壓耳油壓缸的桿室，驅動油壓缸下降復位。

并以光柵尺為保證，真正起到雙重保障作用。

通過伺服比例閥和直線光柵尺一起使用，不僅穩定可靠，而且解決了讓機械設計感到特別頭疼的空間限制問題。該方法可以在數控機床上實現多軸連續控制。該系統小巧玲瓏，簡單易行，可以推廣到各行各業，有著廣闊的發展前景。
