油壓機調壓回路

發布時間：2022-06-02 08:56:05更新時間：2022-06-02 08:55:54 瀏覽量：58

[內容摘要]: 油壓機調壓回路是采用溢流閥和安全閥進行控制以及油壓技術系統的工作環境壓力，使其為一驚值或不超過企業某一限定值，現在我們不同的工作發展階段取不同數飽的回路。拼圖油壓機泵的供液壓力和所消耗的功率與被加工工件的變形阻力有關，工作變形阻力大，泵的供液...

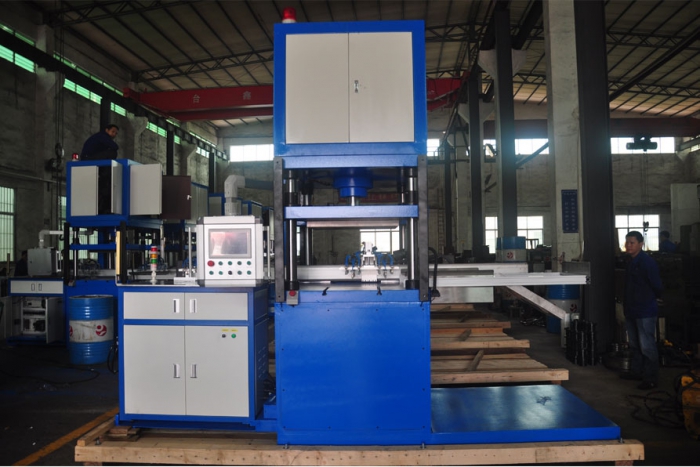

油壓機調壓回路是采用溢流閥和安全閥進行控制以及油壓技術系統的工作環境壓力，使其為一驚值或不超過企業某一限定值，現在我們不同的工作發展階段取不同數飽的回路。拼圖油壓機泵的供液壓力和所消耗的功率與被加工工件的變形阻力有關，工作變形阻力大，泵的供液壓力和所消耗的功率也大，反之則小。伺服油壓機可利用活動橫梁行程速度恒定和泵供液壓力變化的特點，作為操縱分配器的信號，以實現油壓機的自動控制。100噸油壓機活動橫梁的行程速度取決于泵的供液量，而與工藝過程中的鍛件變形阻力無關。若泵的供液量為常量，則油壓機的工作速度為定值。

油壓機采用溢流閥調節油泵的供油壓力，但在過程周期中壓力不能改變，使油泵在非工作行程中也使用相同的壓力，功耗過大，系統熱量嚴重。因為6-1是一個使用雙安全閥的壓力調節回路。當油壓機處于壓力過程中時，高壓溢流閥1工作，泵提供高壓。當系統返回行駛時，只有低壓溢流閥2在工作，油泵處于低壓供油狀態。如果當活塞迅速上升時，低壓溢流閥的設定壓力仍高于必要的壓力，則閥2作為安全閥。但是，當活塞上升到端部并停止運動時，所有的油泵都必須從閥2上溢流，以確保泵在低壓下運行，閥2作為溢流閥。閥門2應調整壓力，使活塞能夠以要求的速度上升，并且在停止后不會下降。

有時在工作沖程的不同階段需要若干不同的工作壓力，這些工作壓力可以通過在先導閥式溢流閥的遠程控制端口上并聯連接若干遠程壓力調節的先導閥來分階段控制，以獲得壓力的分級調節。如圖6-2所示。由于并聯的多個先導閥總是壓力最低的先導閥，因此遙控油路必須切斷或分別與二通閥或三通閥連接，以便能夠分階段調節，從而只有一個先導閥同時工作。主閥上的先導閥壓力應大于其它并聯先導閥的設定壓力，PI應大于圖6-2中的Pt和Ps。

當電磁閥電源關閉時，系統由主安全閥設置為 pi。當電磁閥電源關閉時，電磁閥電源關閉，系統壓力由2個遠程安全閥設置為 p2。當電磁閥 e 和 i 通電時，系統壓力從遙控液體流量閥3調節到 p3。

以上控制可以是電動、手動、電機等多種形式，可以實現多級壓力調節，也可以按照一定程序?qū)崿F(xiàn)自動壓力調節。

一個企業執行管理機構其工作人員行程和空回行程問題所需的工作環境壓力和流量數據如果我們相差很懸殊時，可以通過采用以下兩個泵和兩個溢流閥內部進行自我調節，這不僅能得到提高信息系統的工作學習效率，對于泵的使用方法也是一種合理的。如圖6-3所示，兩個泵I、E的流量和壓力以及不同，泵I的流量是OH工作生活壓力由高壓溢流閥調定為Pll泵E的流量為Oz，工作時間壓力由低壓溢流閥調定為Pz。在圖示位置，油泵E工作，油泵I卸荷，當推拉手動換向閥1的手柄時，可控制水平油缸往復低壓用戶快速發展運動。當推拉手動換向閥2的手柄時，可選擇自己一個泵工作、一個泵卸荷。拉手動換向閥2的手柄使其能夠處于非常態經濟位置，低壓大流量油泵E卸荷，高壓小流量油泵I向系統開始供油，油缸處于研究高壓慢速提升工作實際行程。
